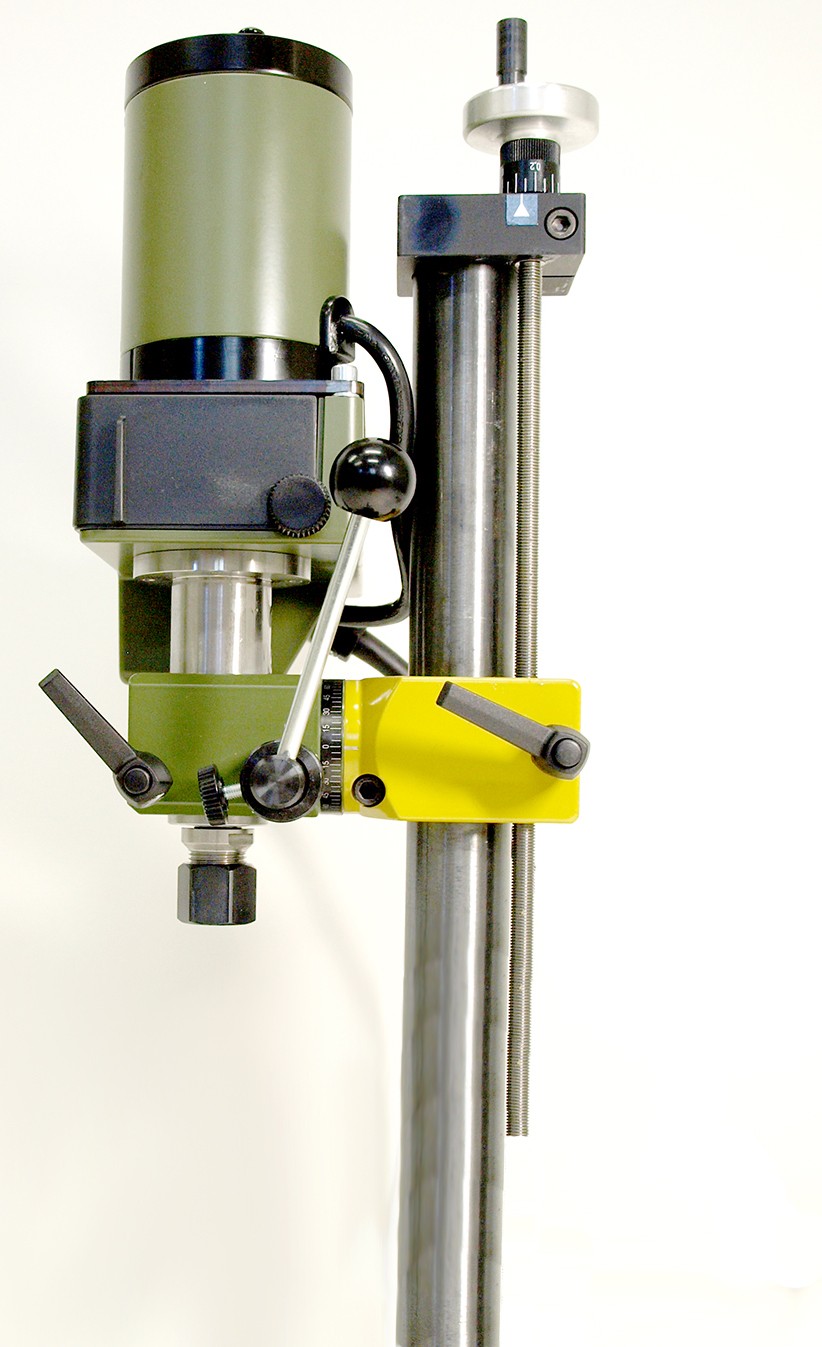

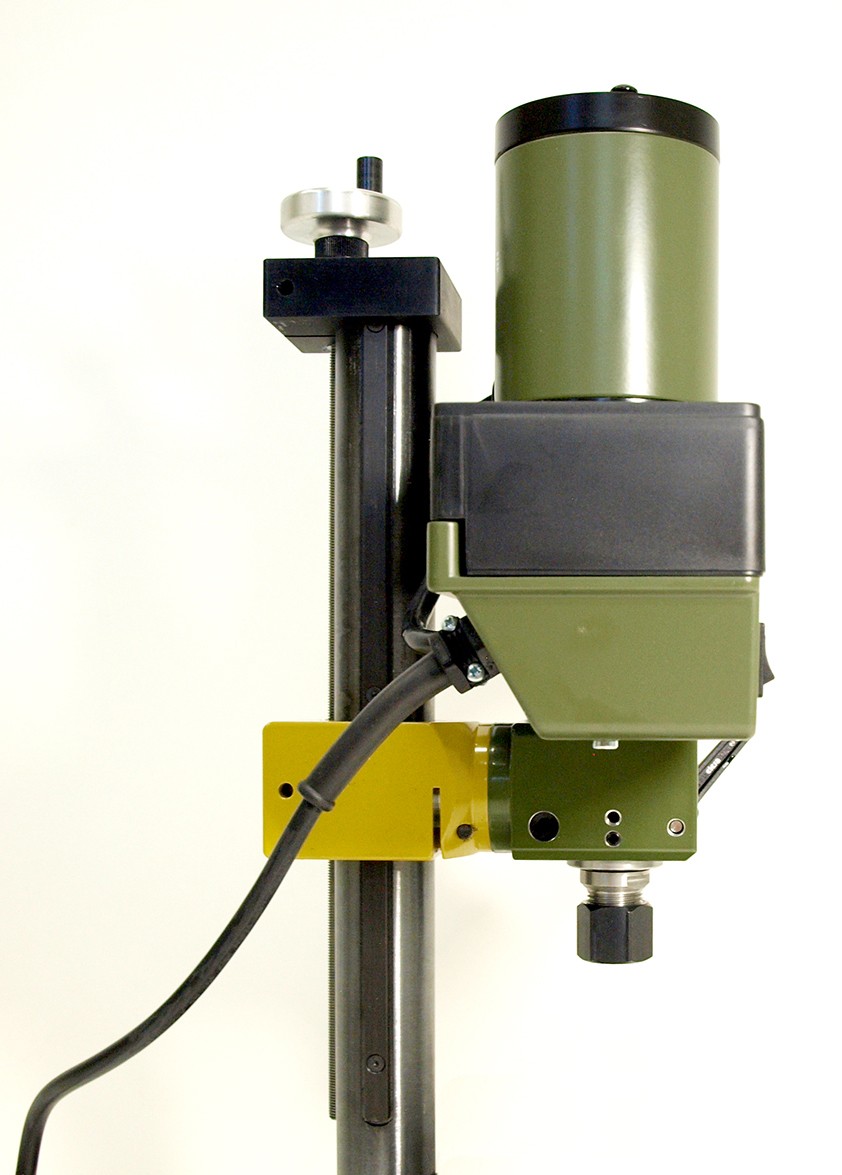

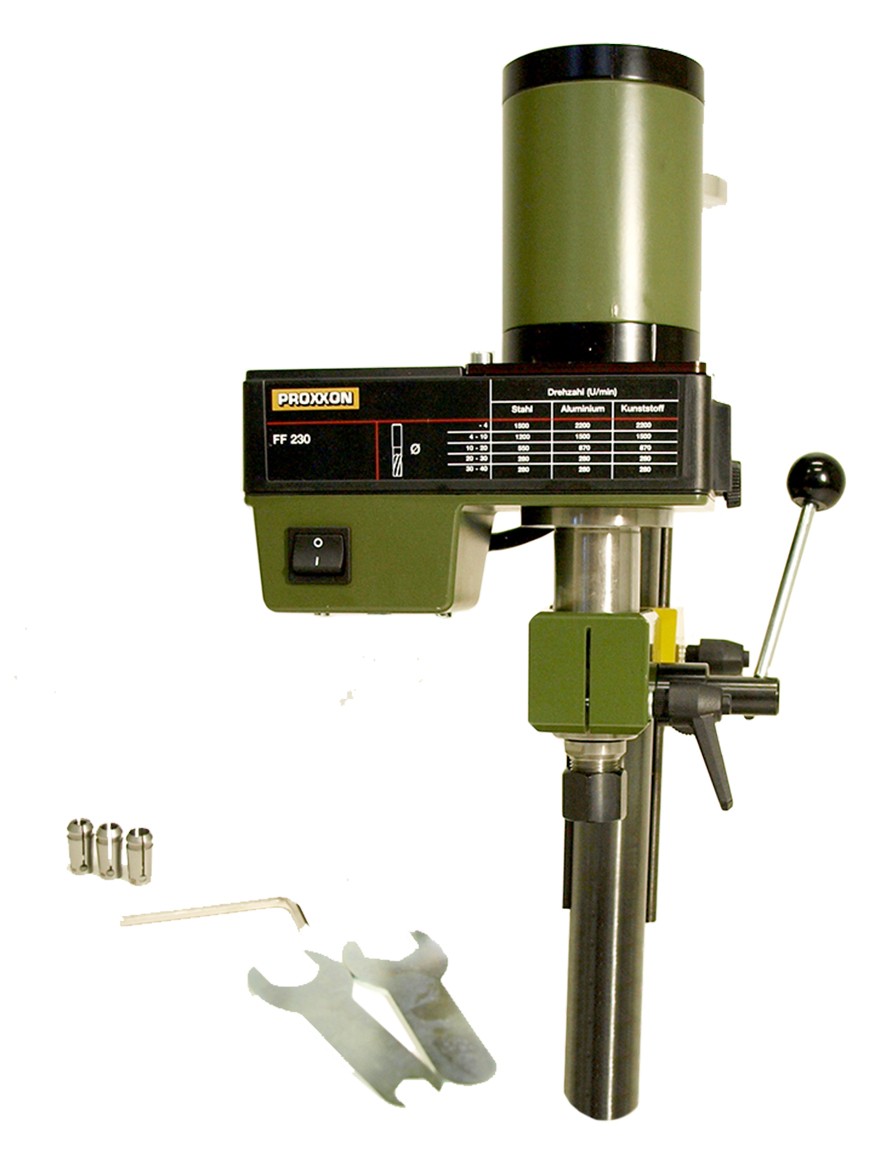

Vrtací a frézovací zařízení PF 230

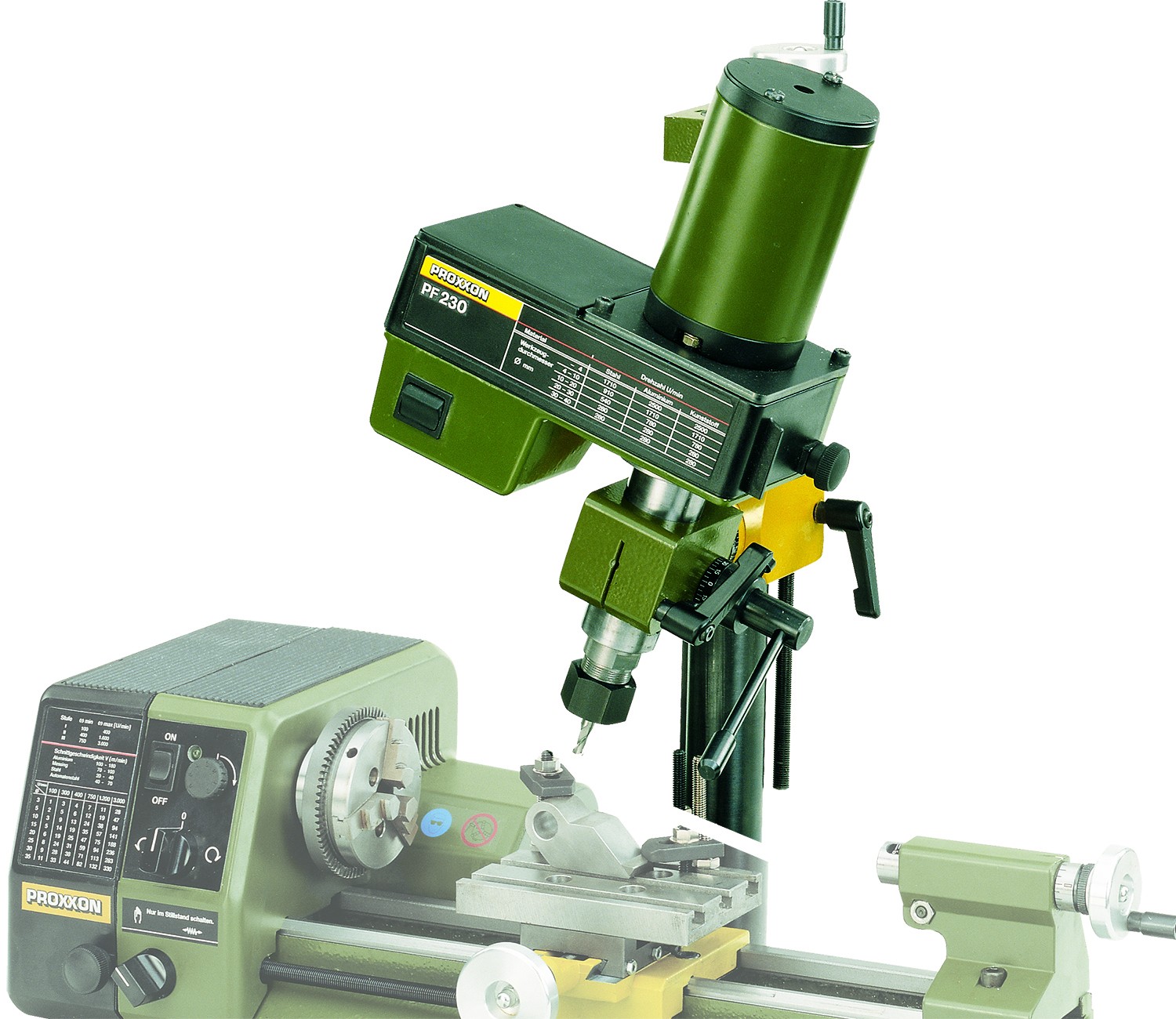

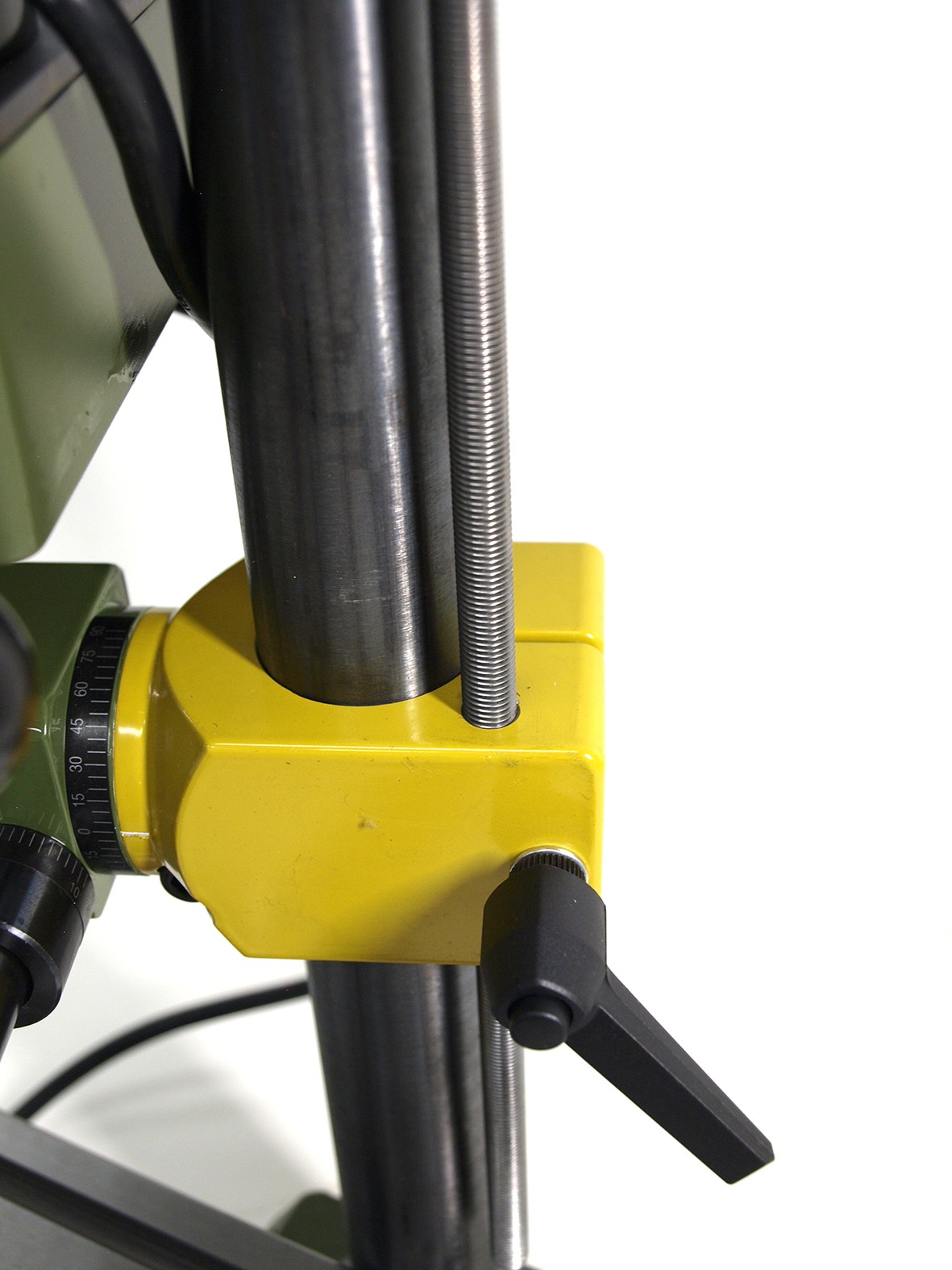

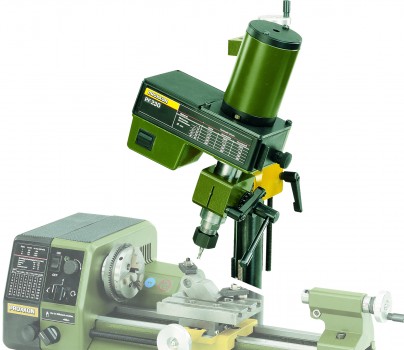

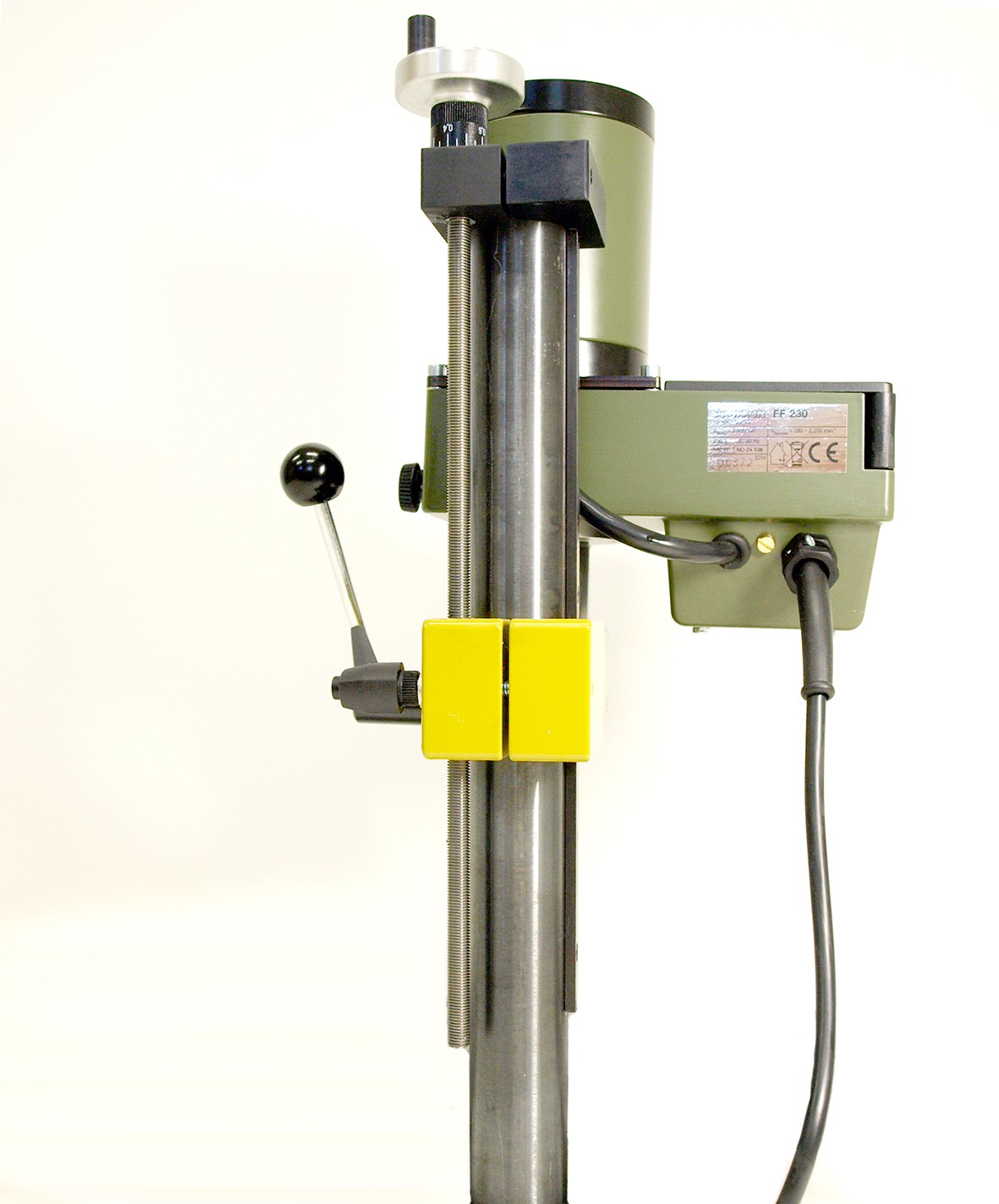

Frézka PF 230 nemá vlastní stojan jako Frézka FF 230, proto je nutné ji připevnit k soutruhu Proxxon PD 230/E nebo PD 250/E. K tomu slouží  příruba vč. upevňovacíh šroubů, která se přišroubuje ze zadní strany lože soustruhu. Masivní sloup (35 x 400 mm) se usadí do objímky a zjistí proti pohybu.  Frézka PF 230 má vlastní drážkovací stůl (110 x 70 mm) se třemi T-drážkami (12 x 6 x 5 mm), který se připevní na příčné saně soustruhu místo nožového držáku. Soustruh v tu chvíli nahrazuje křížový stůl frézky, přičemž automatický podélný posuv soustruhu lze použít také na frézování.

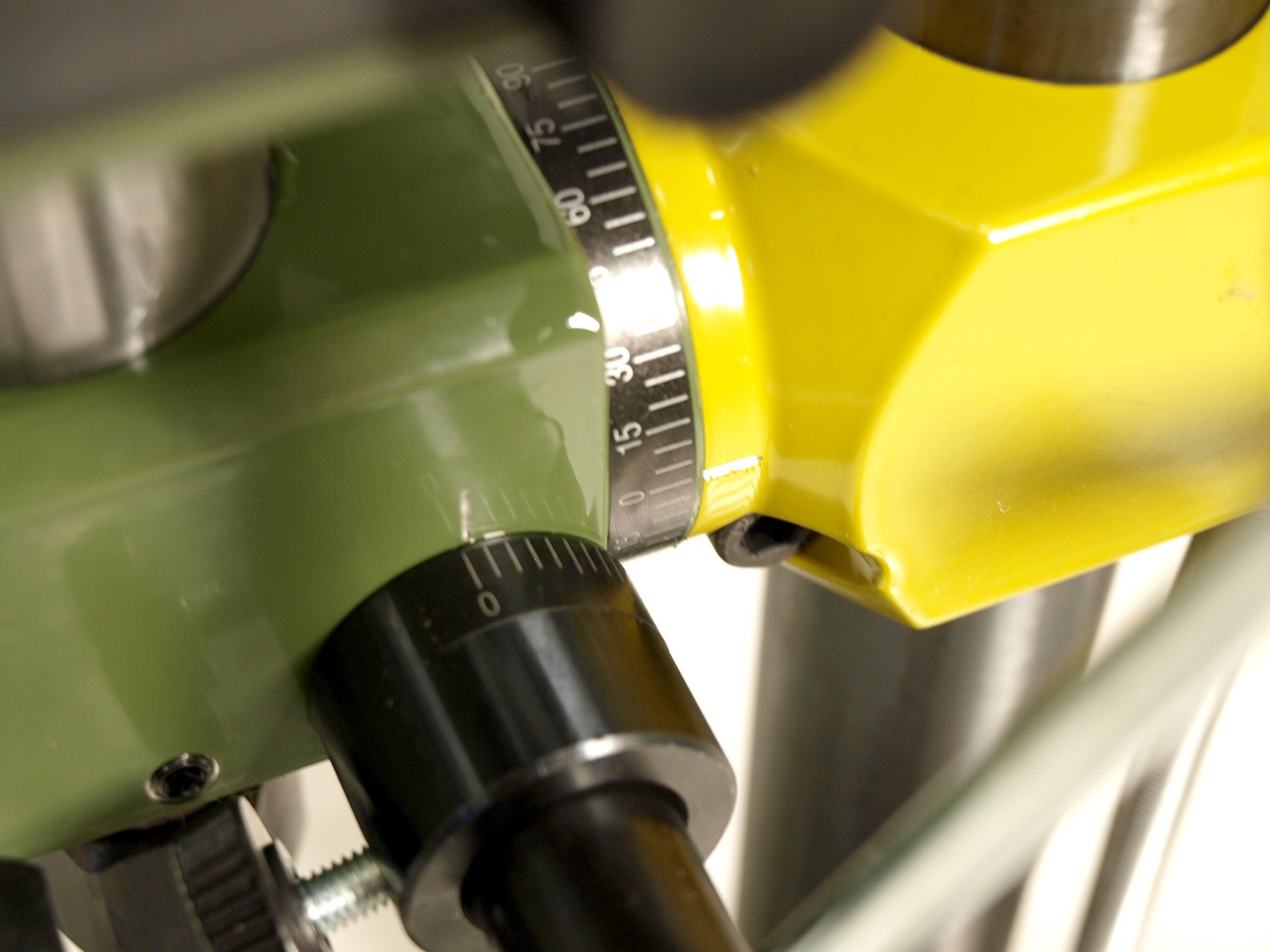

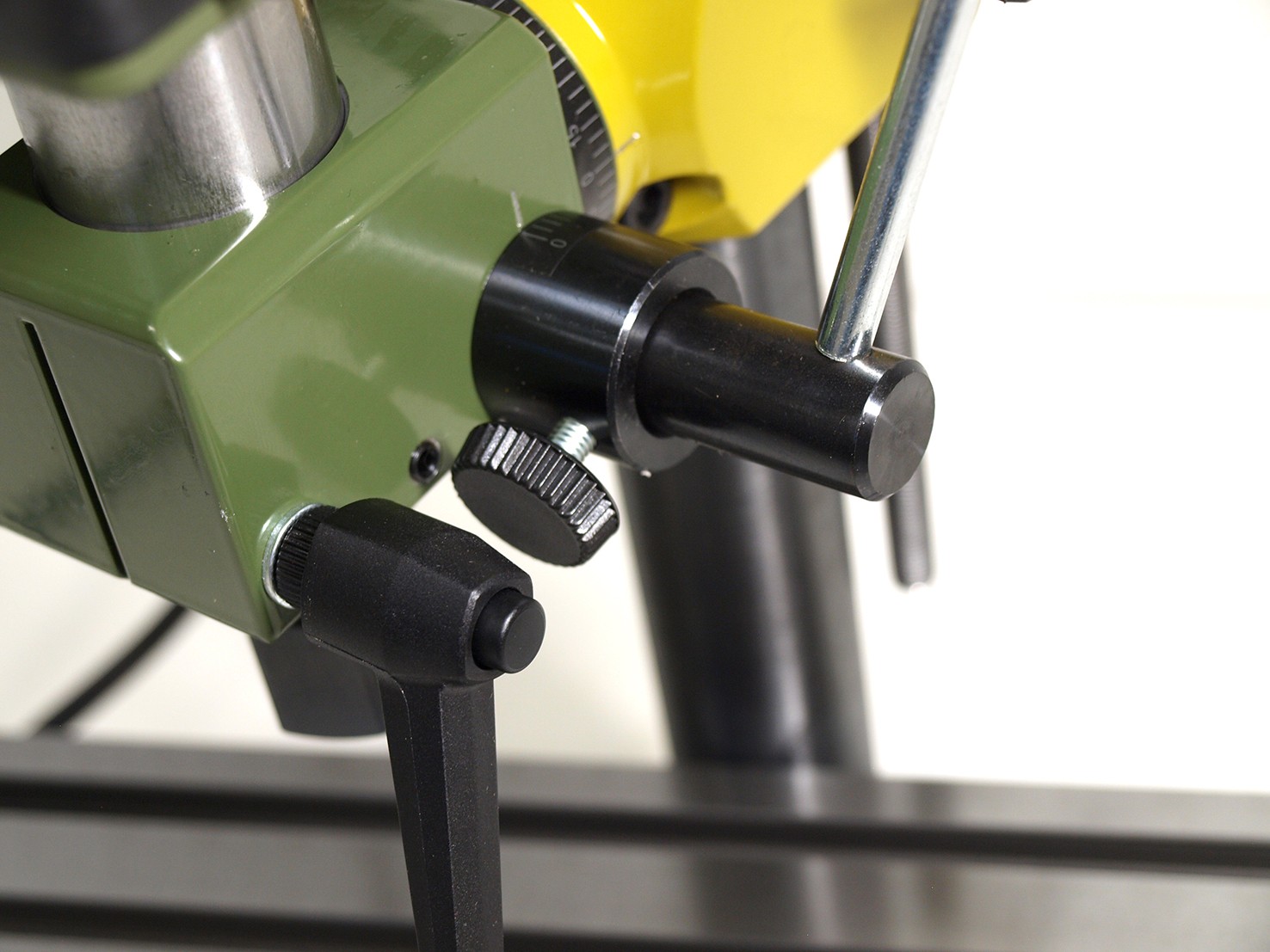

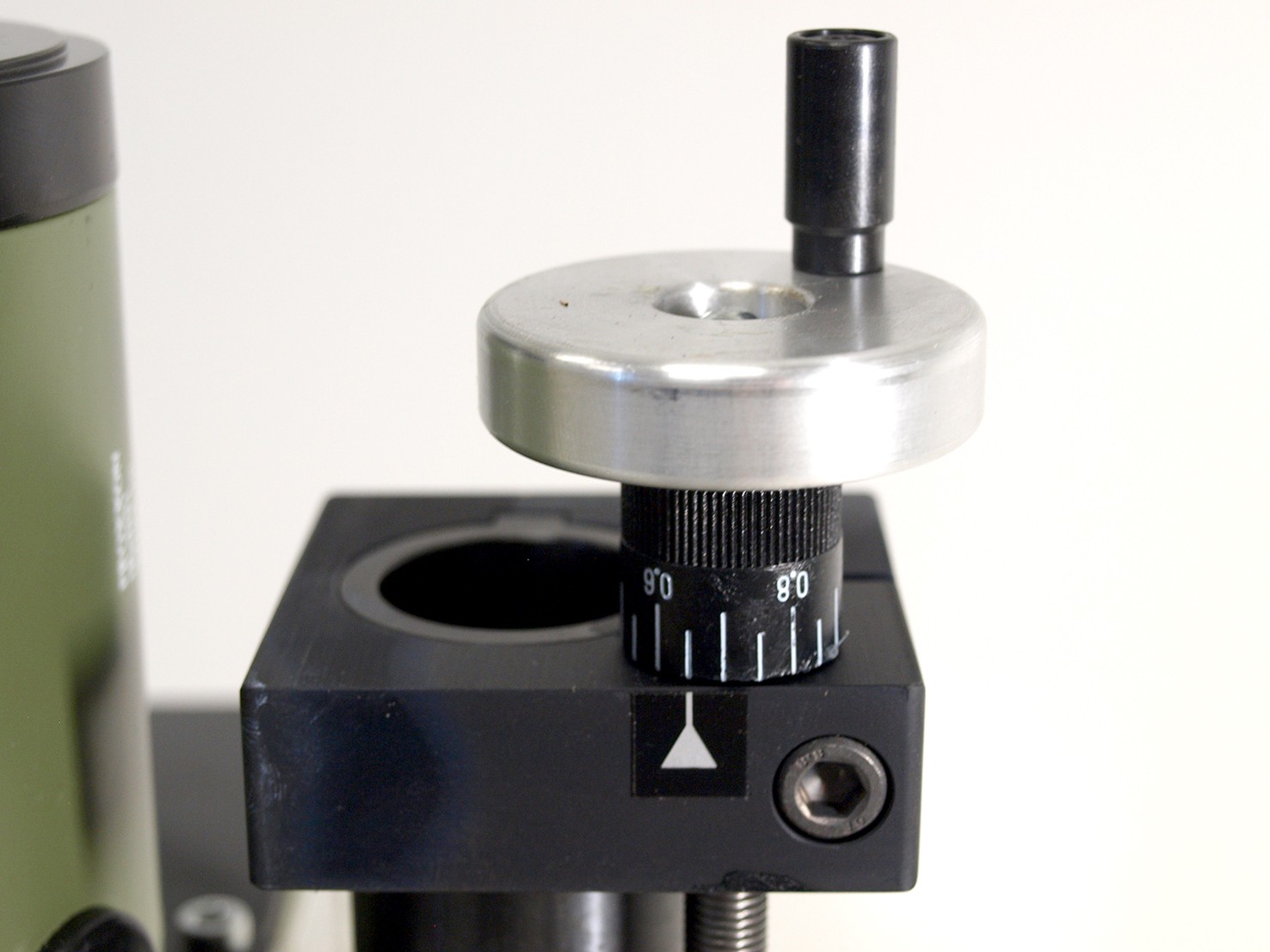

Vrtací hlava frézky je otočná o 360° s rozdělením stupňů. Nastavení výšky frézování pomocí kolečka s nastavitelnou stupnicí (1 ot. = 1 mm; 1 dílek = 0,05 mm).

Technická data / Specifikace:

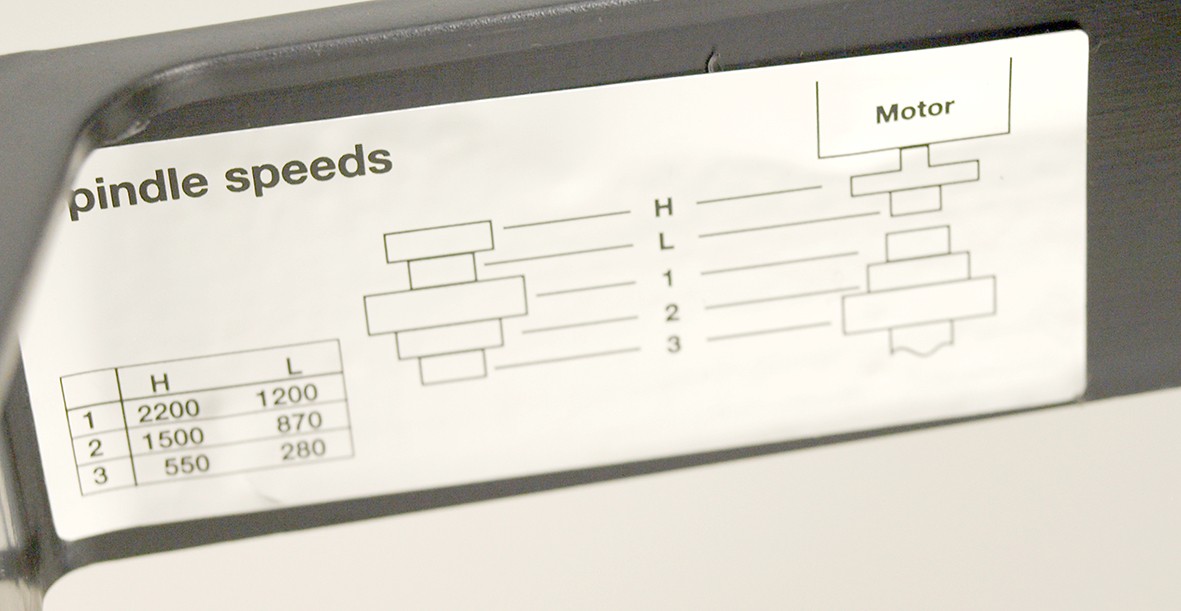

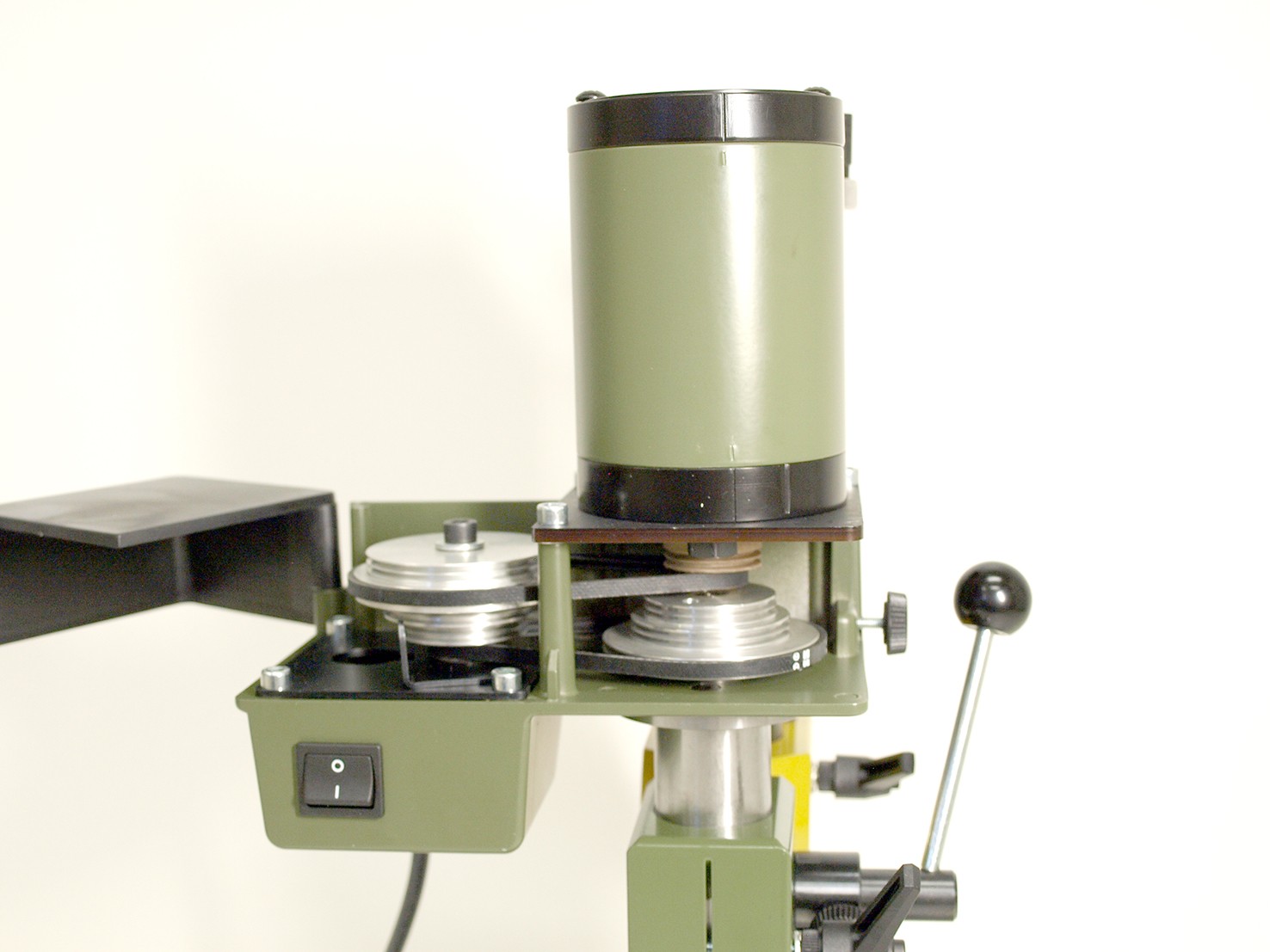

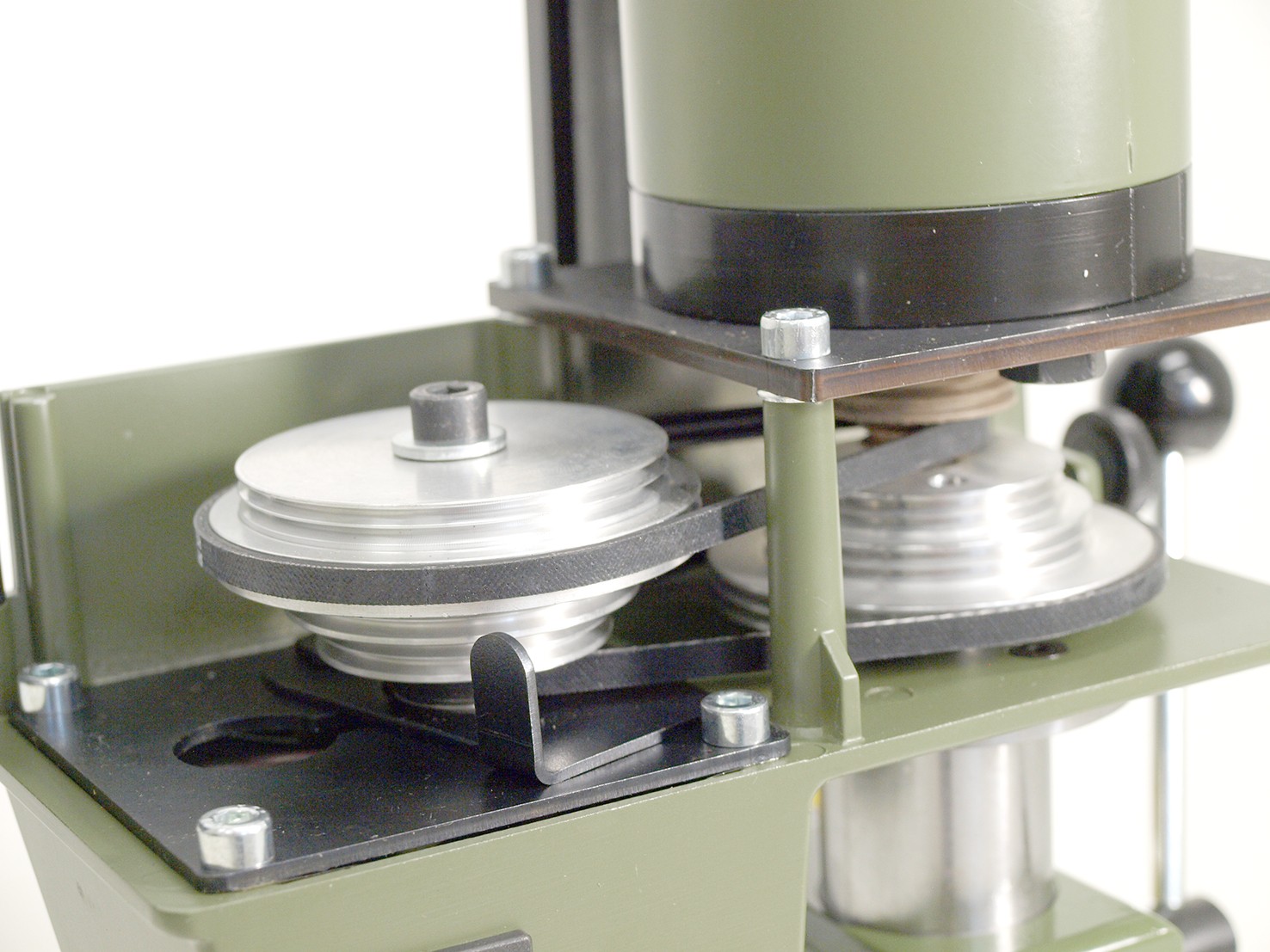

230 V; 140 W; 50/60 Hz. Otáčky: 280 – 550 – 870 – 1.200 – 1.500 a 2.200/min. Zdvih pinoly 30 mm. Rameno 35 x 400 mm. Stůl 110 x 70 mm. Celková výška cca 500 mm. Hmotnost 12 kg.
